Про проєкт

RE:Ukraine Villages — це проєкт архітектурної майстерні balbek bureau, онлайн-конструктор для відбудови українських сільських будинків, який став можливим завдяки діючим практикам digital-архітектури. Конструктор допомагає власникам пошкоджених або зруйнованих будинків у відновленні житла задля збереження сформованого автентичного образу українського села й запобігання його знищенню типовою забудовою.

https://villages.reukraine.org

Зараз, коли Україна зазнає агресії з боку росії, багато сільських будинків у постраждалих областях пошкоджені або повністю зруйновані. Ініціатори проєкту RE:Ukraine Villages вважають, що рішенням є відновлення будинків, а не заміна їх на нові, стандартні будинки, що вже не вписуються в зовнішній вигляд сіл. Вони запропонували власникам будинків онлайн-конструктор, який дозволить самостійно обирати та змінювати дизайн своєї майбутньої житлової будівлі.

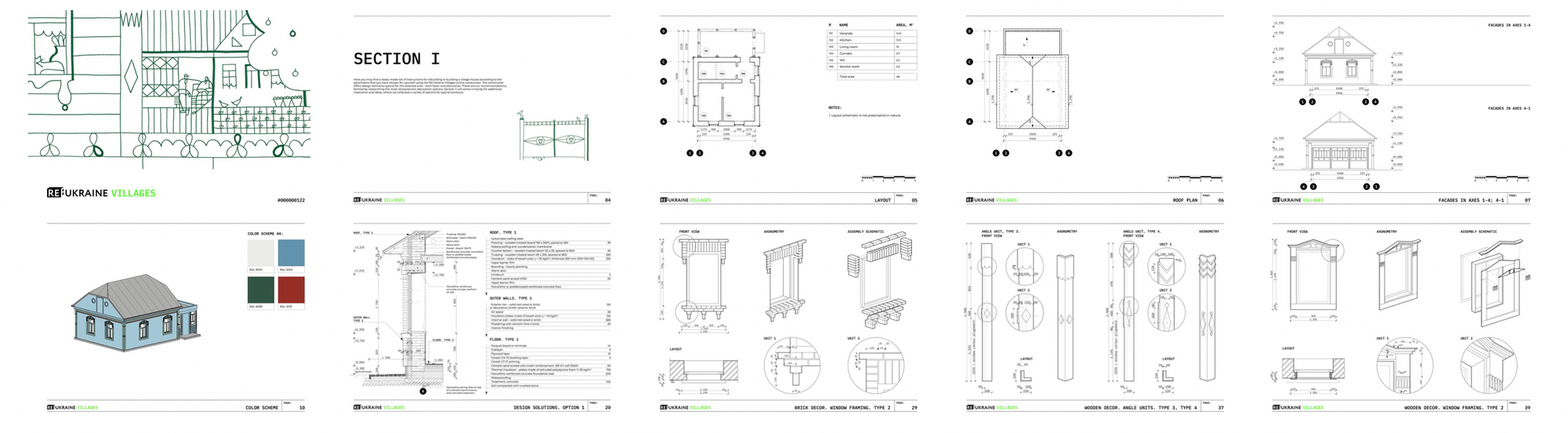

Конструктор на сайті RE:Ukraine Villages дозволяє власникам вибирати елементи будівлі, такі як форма даху, розташування вікон, дверей, балконів, а також матеріали, з яких буде виконана будівля. У конструкторі також доступні кілька типів будівель: будинок, хата, фермерський будинок та інші. Після вибору типу будівлі, власник може переглянути готову 3D-модель, а також отримати готову інструкцію з відбудови житла: pdf-файл з ізометрією, планами, кресленнями, розгортками фасадів і технічним описом. План також містить рекомендації з матеріалів, необхідних для оздоблення.

Історія створення

Перші думки про проєкт RE:Ukraine Villages з’явилися в березні 2022 року, коли в Київській області ще тривали бої, а з різних джерел надходила інформація про руйнування сіл та містечок. Команда прагнула долучитися до загального спротиву своєю експертизою та розпочали роботу 10 березня – першим завданням якої стала розробка тимчасового житла для внутрішньо переміщених осіб, пізніше перейшли до плану відбудови.

“Ми мали на меті показати багатогранність української сільської архітектури та виняткову органічність її розвитку. Вигляд сучасного українського села формувався тисячами особистих і колективних рішень. За кожним декоративним елементом стоїть смак людини, яка будувала і планувала свій будинок”.

RE:Ukraine Villages прагнула зробити процес реставрації максимально відповідальним до місцевого контексту та стати прибутковою альтернативою, яка не потребує жодних додаткових досліджень для домовласника. Для цього довелося дослідити особливості української сільської архітектури та розробити алгоритм трансформації цієї інформації в онлайн-конструктор для майбутніх користувачів.

“Ми знали, що відновлення почнеться одразу після деокупації й з очевидних причин відбуватиметься швидко та за стандартизованим сценарієм. Наша команда розуміла, що відновлення самобутньої та характерної української сільської хати – не очевидний шлях, і що більшість скористається готовим котеджним проєктом.

Ми вирішили спростити процес відбудови та запропонувати власникам готове рішення. Адже будь-який ремонт чи будівництво з нуля – це велике діло, особливо, коли необхідність з'являється раптово та в умовах війни. Часто це історія різних поколінь – дітям доведеться відбудовувати будинки своїх батьків, і це вплине на ремонтні рішення”.

У червні 2022 року команда вирушила в експедицію деокупованими селами Київської області. На допомогу прийшли друзі з проєкту «Київський волонтер». Вони організували гуманітарну допомогу в Київській області й запропонували кілька локацій, з яких повинні почати. Ці місця, постраждалі від окупації, потребували допомоги й водночас могли стати об’єктом дослідження.

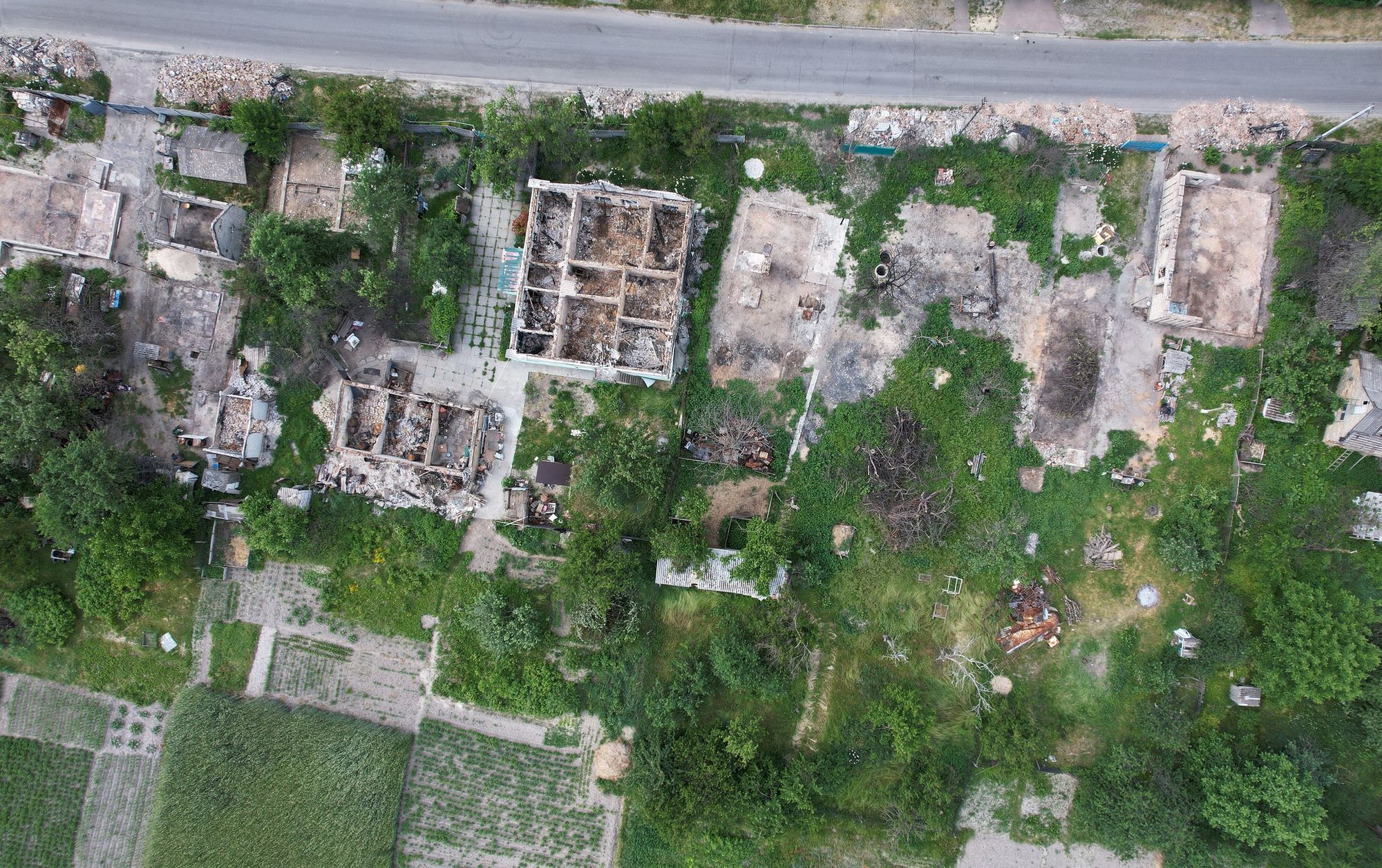

Після того, як вдалося визначили набір параметрів сільських будинків для фіксації, команда розділилася на невеликі групи, які потім подорожували індивідуально та ділилися фотографіями й знахідками. Все фотографували та знімали на дрон – це допомогло дослідити територію, конфігурацію та розміри будинків. Іноді спілкувалися з мешканцями будинків і слухали їхні розповіді. Зрештою, під час цих подорожей команда RE:Ukraine Villages відвідала 17 сіл Київської області. На черзі – Чернігівська область та деокуповані частини Слобожанщини, за ними – решта України.

При розробці онлайн-конструктора команда шукала універсальні варіанти та брали найбільш розповсюджені декоративні елементи. Проте ми віримо, що власники будинків і волонтерські ініціативи, які відновлюють старі хати, збережуть і найбільш унікальні форми народного будівництва. Цінними для відбудови також є проєкти, які аналізують руйнування та збитки завдяки відкритим даним.

“На початку проєкту ми зібрали невелику бібліотеку тематичної літератури, але більшість книжок були присвячені традиційній архітектурі, яка була характерною аж до кінця ХІХ – першої половини ХХ ст. Величезним захопленням для нас була книга «Відкриття народної архітектурної творчості України» В. П. Самойловича, в якій описані будинки, з якими нам довелося працювати тут і зараз.

Подорожуючи селами, ми відразу почали бачити повторювані візерунки, але водночас були вражені різноманітністю та унікальністю декору. Іноді різниця між сусідніми селами була надзвичайно помітною. Ми виділили найбільш часто зустрічаються фічі, інакше кількість конфігурацій майбутнього онлайн-конструктора зростатиме в геометричній прогресії. Графічний дизайнер команди намалював характерні елементи прямо з фотографій експедиції”.

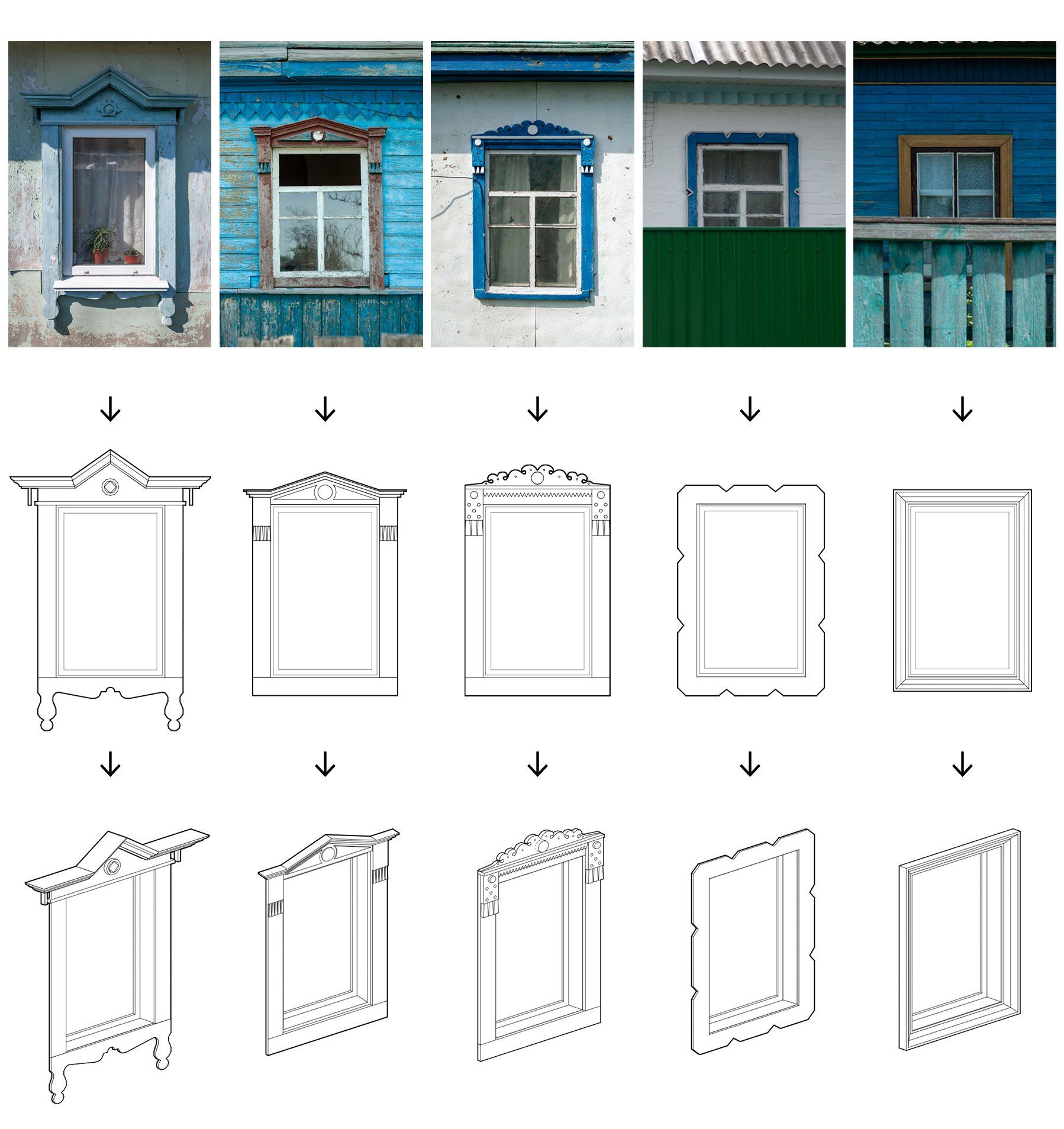

RE:Ukraine Villages прагнули зробити проєкт відповідним сучасним потребам, а онлайн-конструктор максимально гнучким і адаптованим. Для цього важливо було хоча б інтуїтивно розрізнити, які конструктивні рішення продиктовані обмеженістю часу й епохи, а які є характерними рисами української сільської хати. Тому, розробляючи дизайн вікон, розширювали їх розрізи, зберігаючи оригінальні пропорції, але забезпечуючи більше комфорту для сучасних мешканців.

Під час розробки варіантів планування основою стала подовжена форма, яка була характерною для українських сільських хат. Зонування залишили необов’язковим – простір розділено за функціями без детальних перегородок і дозволяє власникам на власний розсуд визначати внутрішнє планування кімнат.

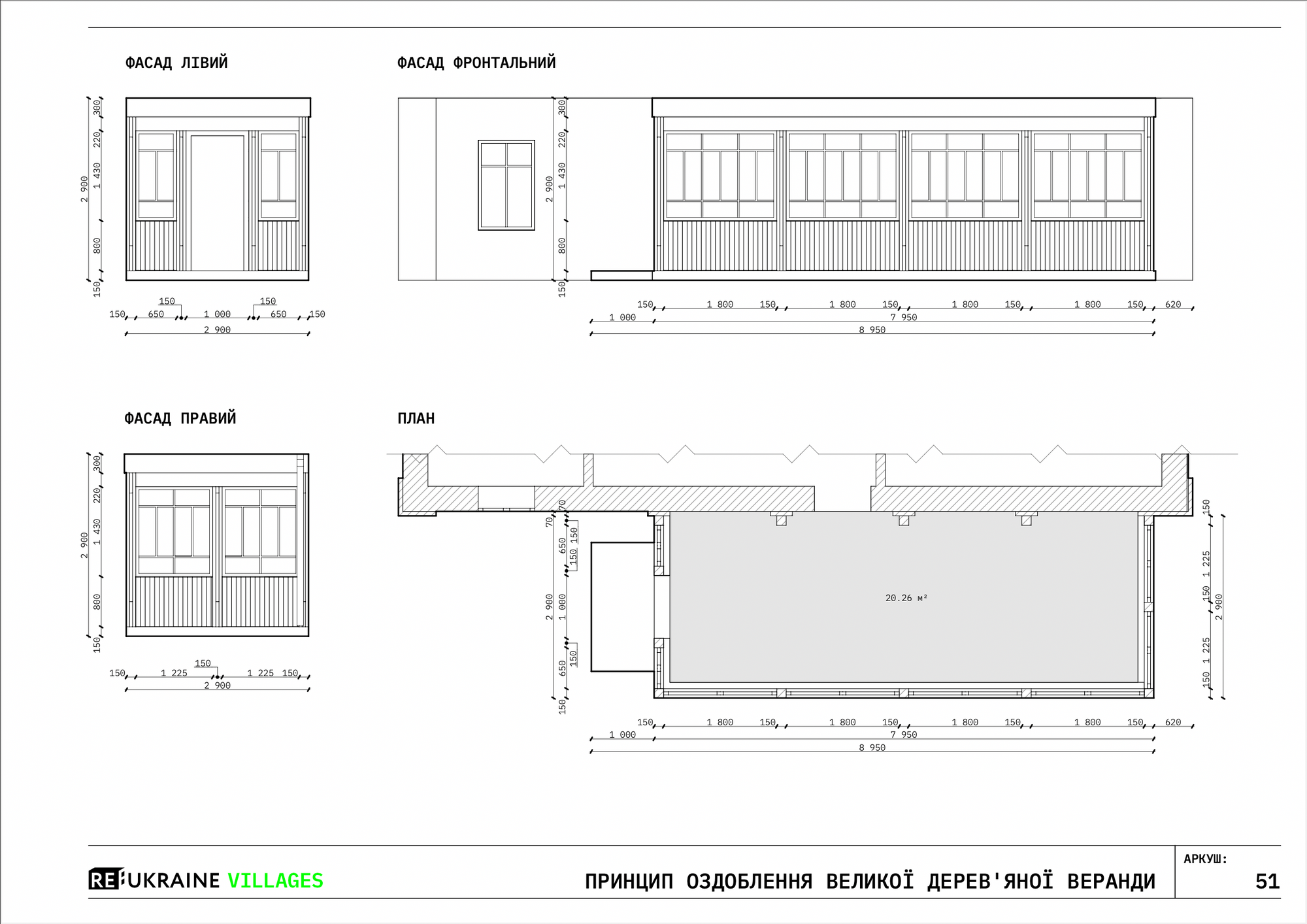

Окремий крок в онлайн-конструкторі дає можливість додати до планування засклену веранду, яка є надзвичайно характерною та функціональною частиною багатьох українських сільських будинків. Його також дещо модернізували, змінивши нахил даху веранди, який тепер плоский з внутрішнім ухилом.

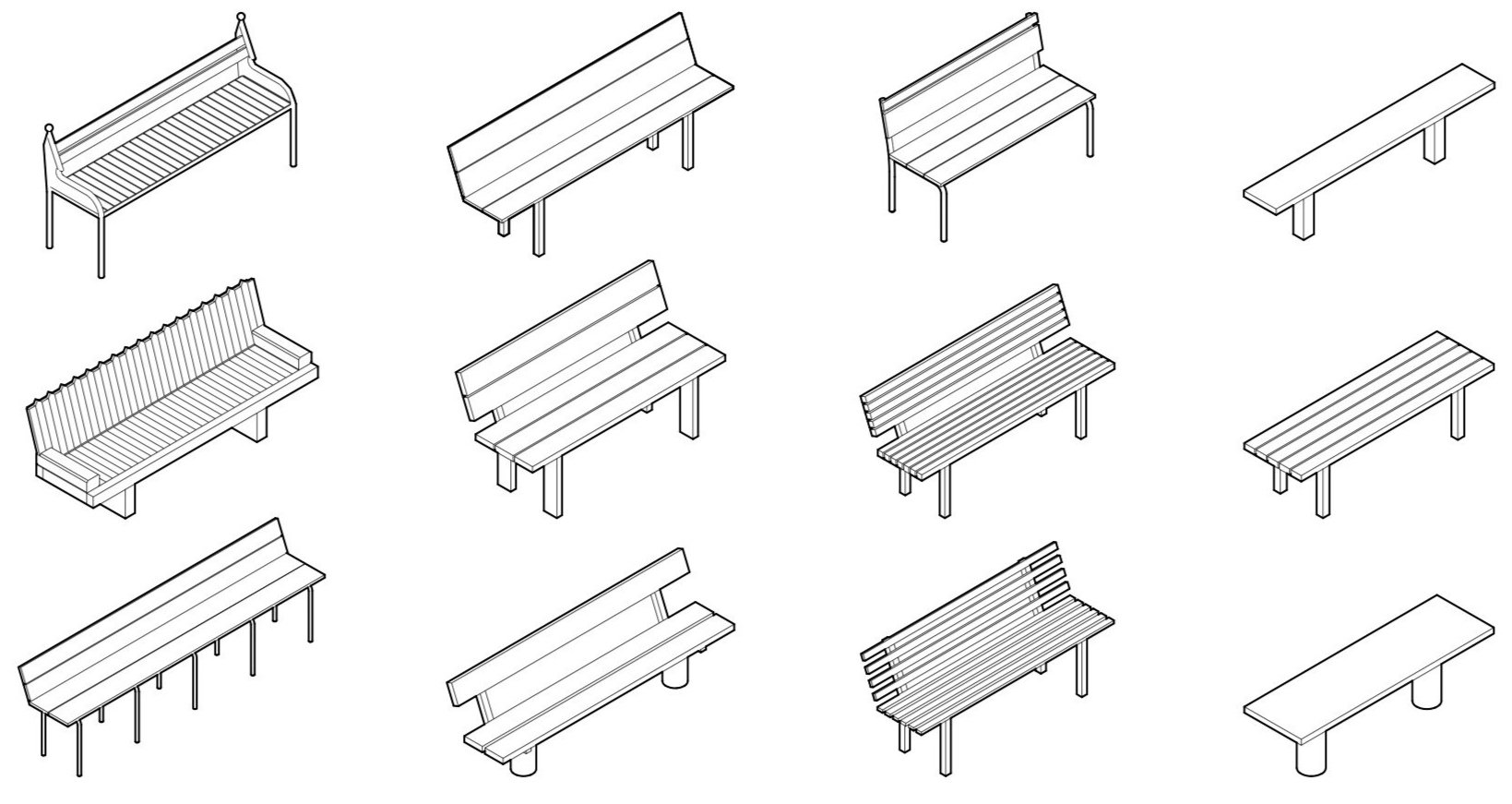

Не оминули дослідження й головний символ українського села – лавку біля воріт. Добірку найпопулярніших моделей можна знайти в альбомі типових рішень, який додається до готової інструкції, сформованої в онлайн-конструкторі.

Як створювали онлайн конструктор?

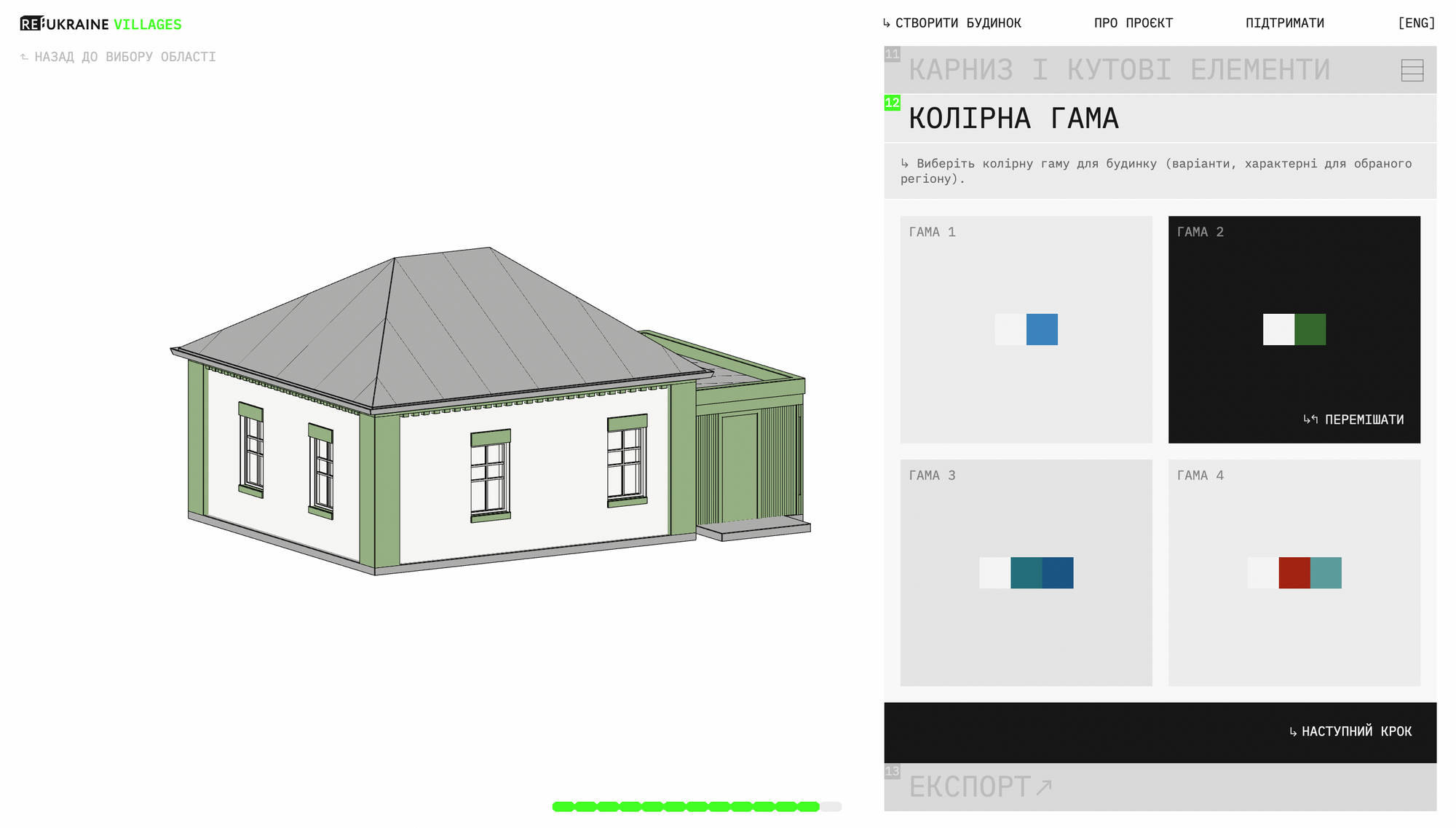

Паралельно із завершенням роботи над елементами та їх кресленнями тривала розробка онлайн-конструктора RE:Ukraine Villages. Програмування його функціональності було одним із найбільш технологічних завдань в історії бюро Balbek. Загальний час на створення онлайн-конструктора склав понад пів року.

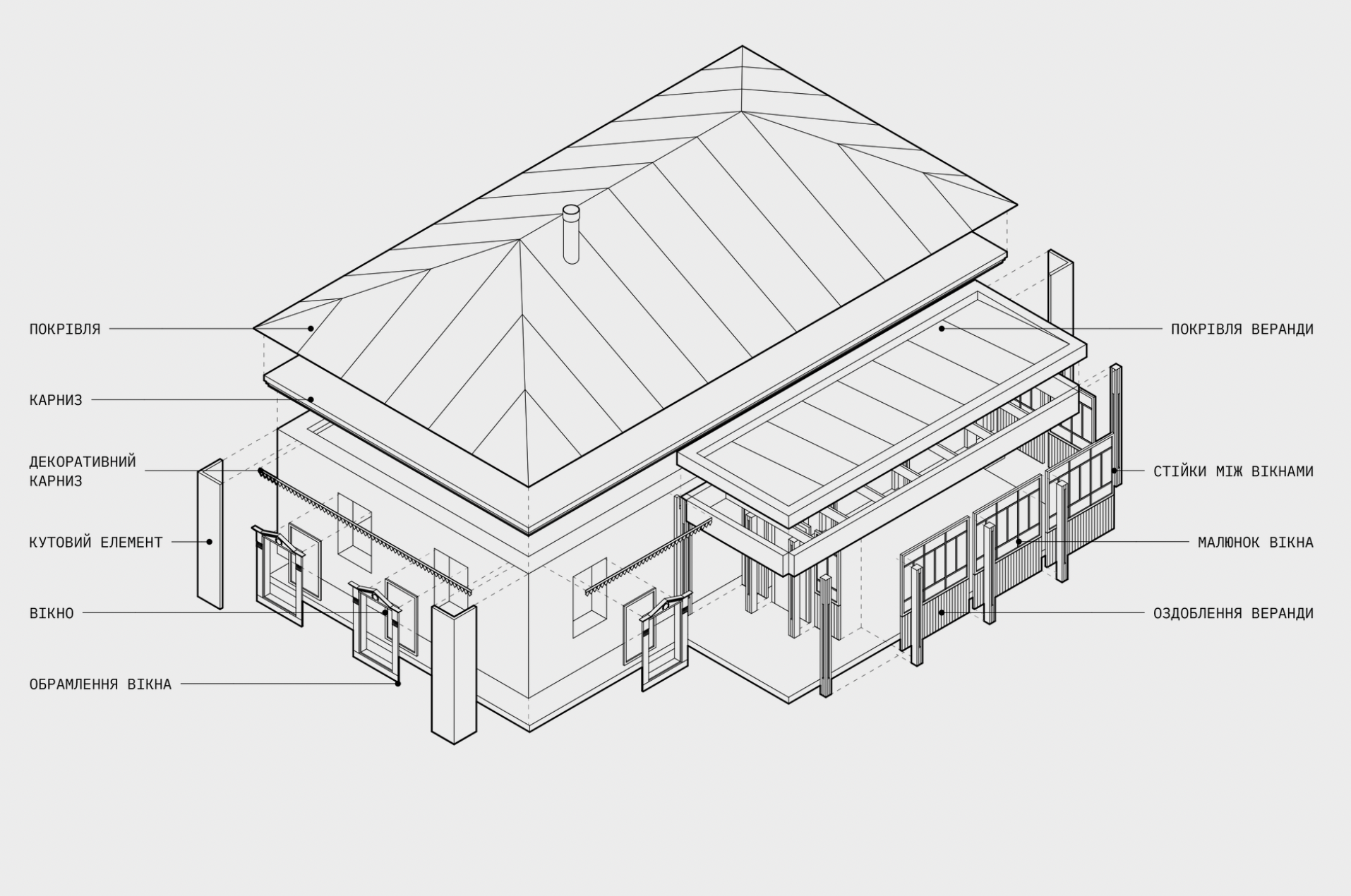

Наш 3D-модельєр Слава Стопул створив варіації будівель та їх компонентів за допомогою мови візуального програмування Grasshopper у середовищі Rhinoceros. Такий підхід дозволяє змінювати потрібний параметр (наприклад, ширину будинку) на будь-якому етапі проєктування, в результаті коригуються інші елементи, генеруючи нову версію моделі. Таким чином ми могли б створити кілька варіантів без моделювання кожного варіанту вручну з нуля. Упорядковуючи всі компоненти за категоріями, ми дозволяємо користувачам налаштовувати будинки.

Технічну реалізацію проєкту здійснювало бюро розробки Entire Framework. Вони відповідали за дизайн сайту, інтерфейс онлайн-конструктора, розробку бекенда (Node.js) і інтерфейсу (Vue, Nuxt), а також інтегрували партнерські продукти (Shapediver, Queue-Fair) і послуги (Google Maps тощо) у сайт.

Найбільш трудомісткою та відносно складною частиною проєкту було створення правильної архітектури бекенда: завдяки їй можна було швидко та зручно налаштувати конфігуратор для кожної з наступних областей, а також масштабувати систему. Наступним найскладнішим завданням було опрацювати всю можливу умовну логіку кроків: те, що вибрано на поточному кроці конструктора, може впливати на наступні, обмежуючи або розширюючи їх. Ці блоки займали найбільше часу. Конструкцію кроку потрібно було загорнути в реактивну інтерфейсну оболонку, тому користувачеві не довелося чекати оновлення елементів або сторінок.

Entire Framework був першим, хто працював з параметричною обробкою 3D-моделі та логікою обмеження кроків конфігуратора. 3D-моделувальник створював параметричні моделі будівель, які потім завантажувалися в частину Shapediver механізму проєкту та об’єднувалися з інтерфейсом за допомогою серверної частини. При взаємодії з інтерфейсом дизайнера користувач «створює» власні дані, а онлайн-дизайнер зберігає та доповнює їх візуальними компонентами (аксонометрія будівель). Наприкінці процесу ці дані повертаються до проєкту, створеного Славою, для створення посібника у форматі PDF.

Як це працює?

Кожна родина має своє бачення власного дому та розраховує на певний бюджет. При розробці balbek bureau врахували різні потреби власників: онлайн-конструктор містить найбільш типовий для регіону декор і передбачає різноманіття варіантів. Це рішення є гнучким відповідно до доступних ресурсів і можливостей. Проєкт RE:Ukraine Villages створений для відновлення пошкоджених або зруйнованих війною будинків, проте стане у пригоді й тим, хто збирається будувати сільське житло з нуля і шукає готове планувальне рішення.

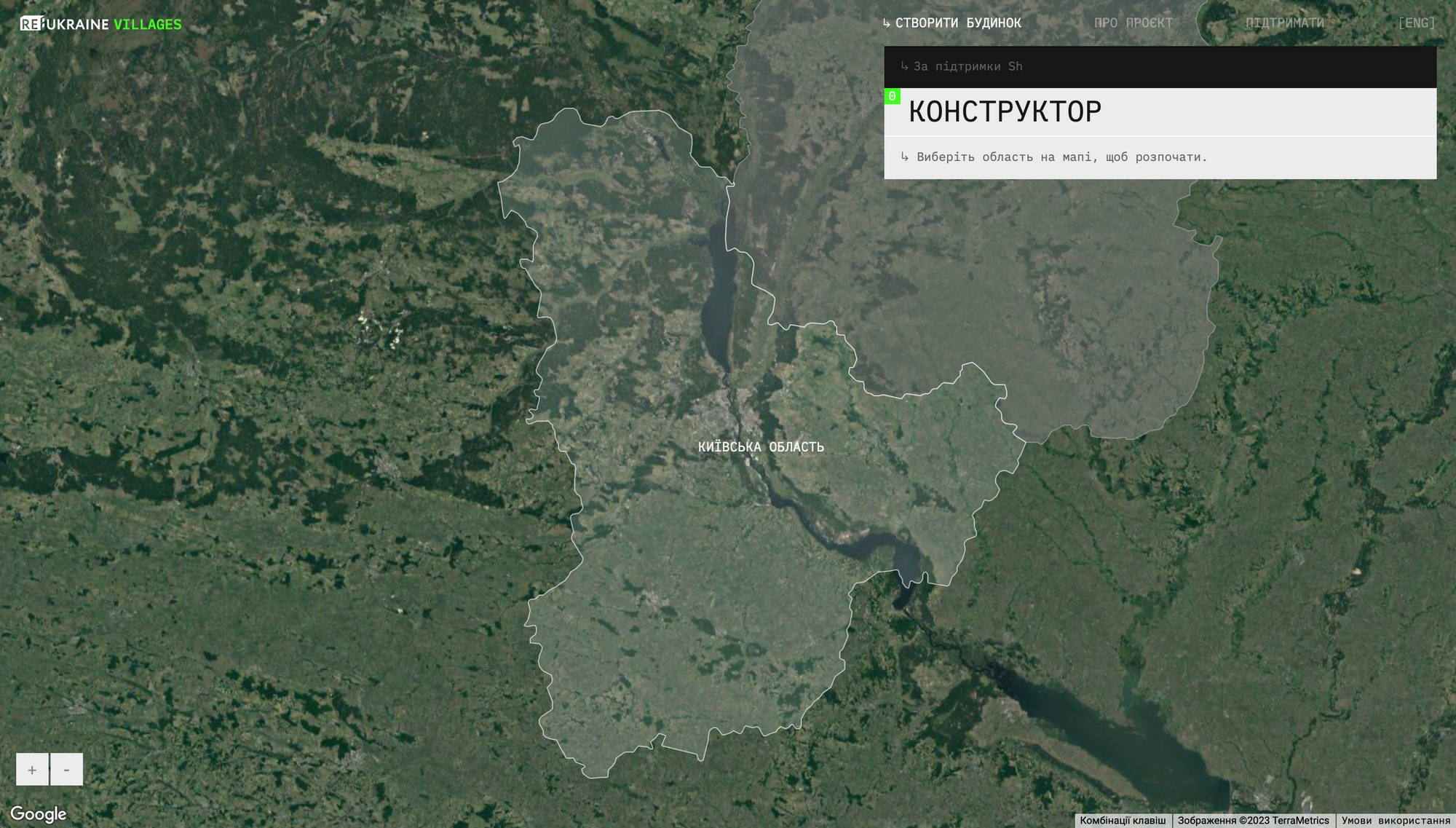

Мапа

Краще за все починати з вибору області, де розташована ваша ділянка. Проєкт RE:Ukraine Villages стартував з експедиції селами деокупованої Київщини – саме ця область стала першою в серії досліджень. Ця експедиція дозволила отримати багато цікавої та корисної інформації про українські села, яка допоможе у розробці планів будинків надалі. Поступово планують додавати нові дані з інших регіонів України, постраждалих від війни, щоб збагатити базу даних та розширити можливості вибору.

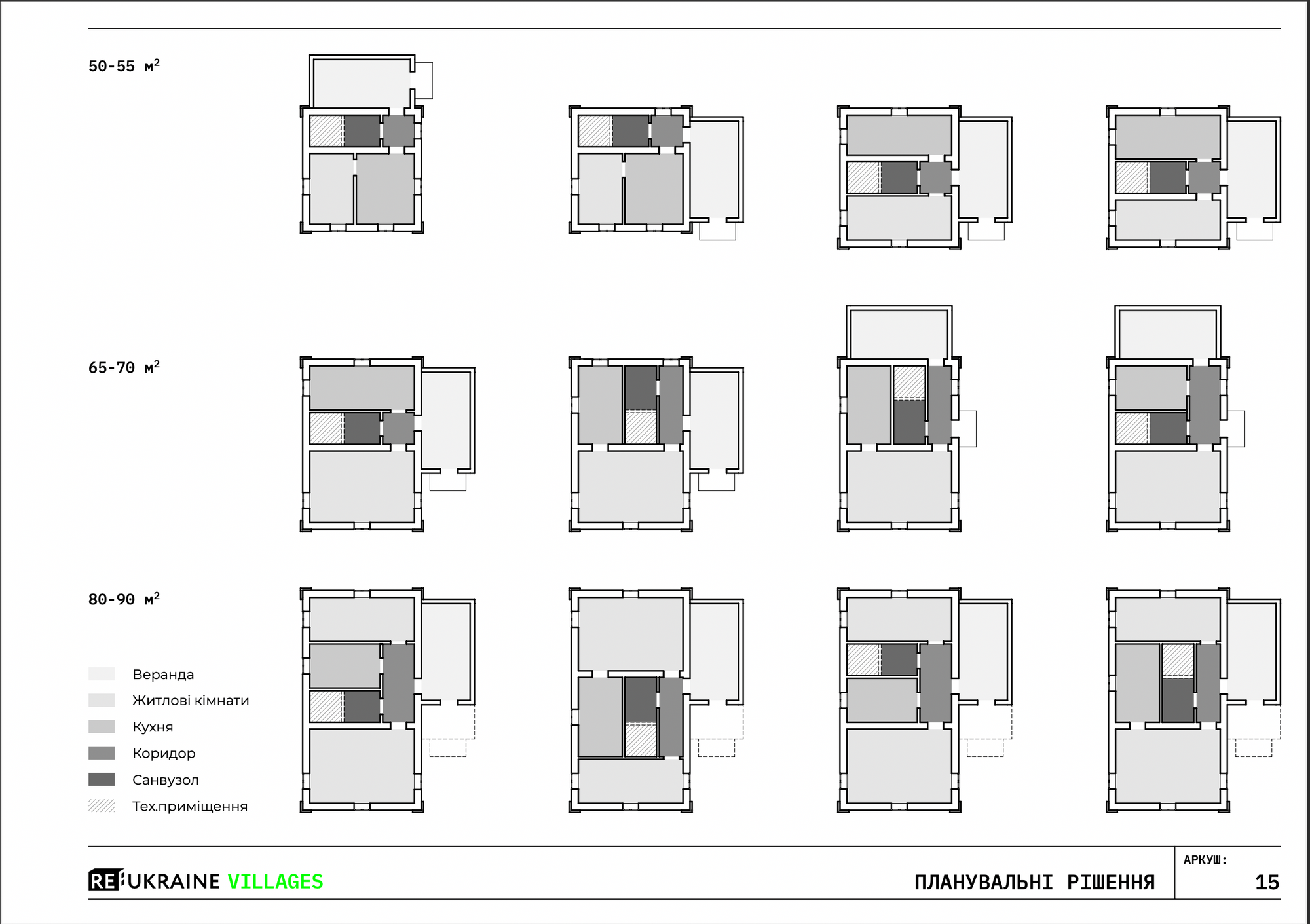

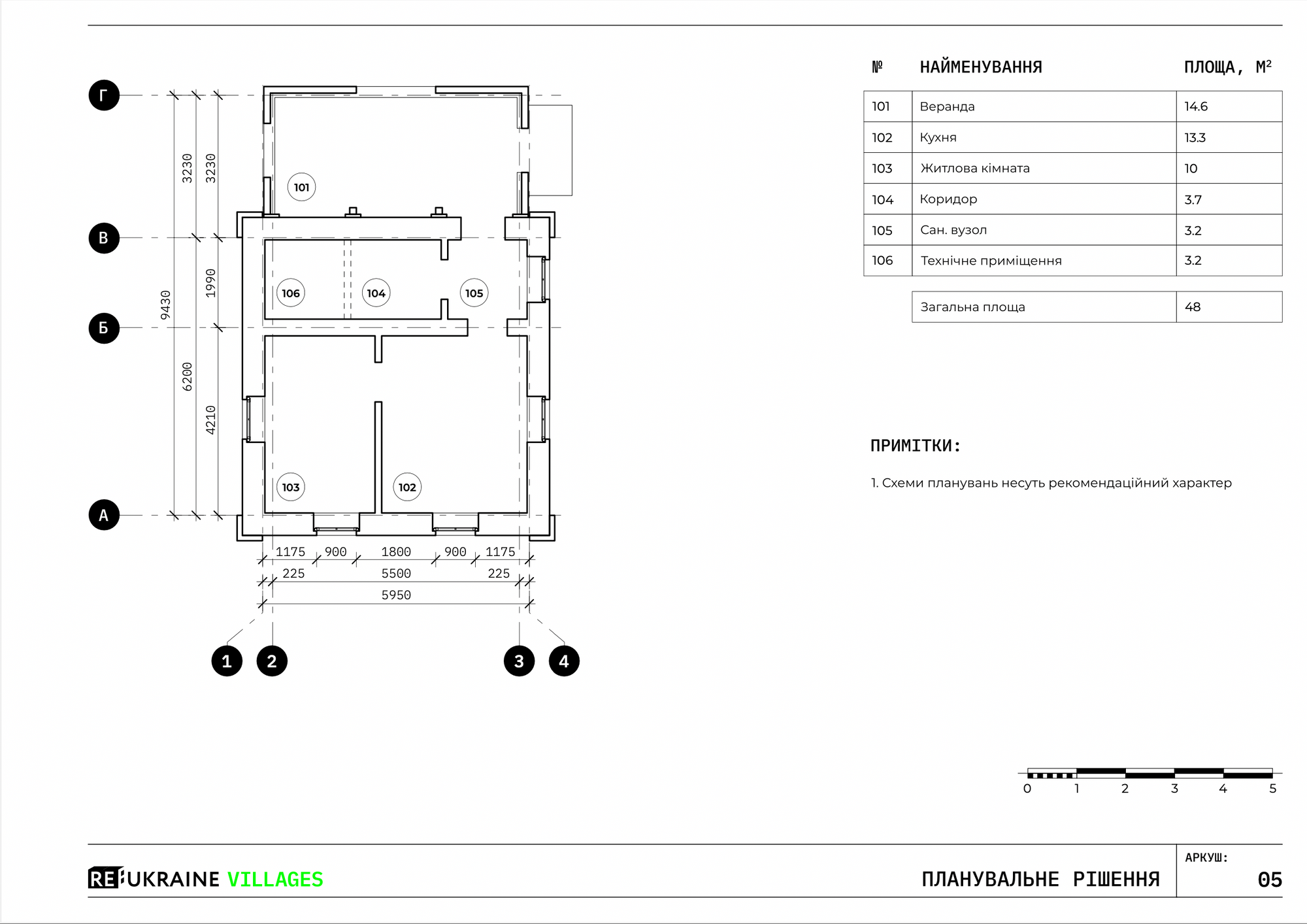

Планування

Ви можете обрати розмір будинку, який відповідає вашим потребам (маленький, середній чи великий), а також планувальне рішення – для конструктора ми зібрали варіанти, поширені в українській сільській архітектурі. Наш основний принцип полягає в тому, щоб зберегти традиційний український стиль і водночас врахувати сучасні потреби.

Елементи

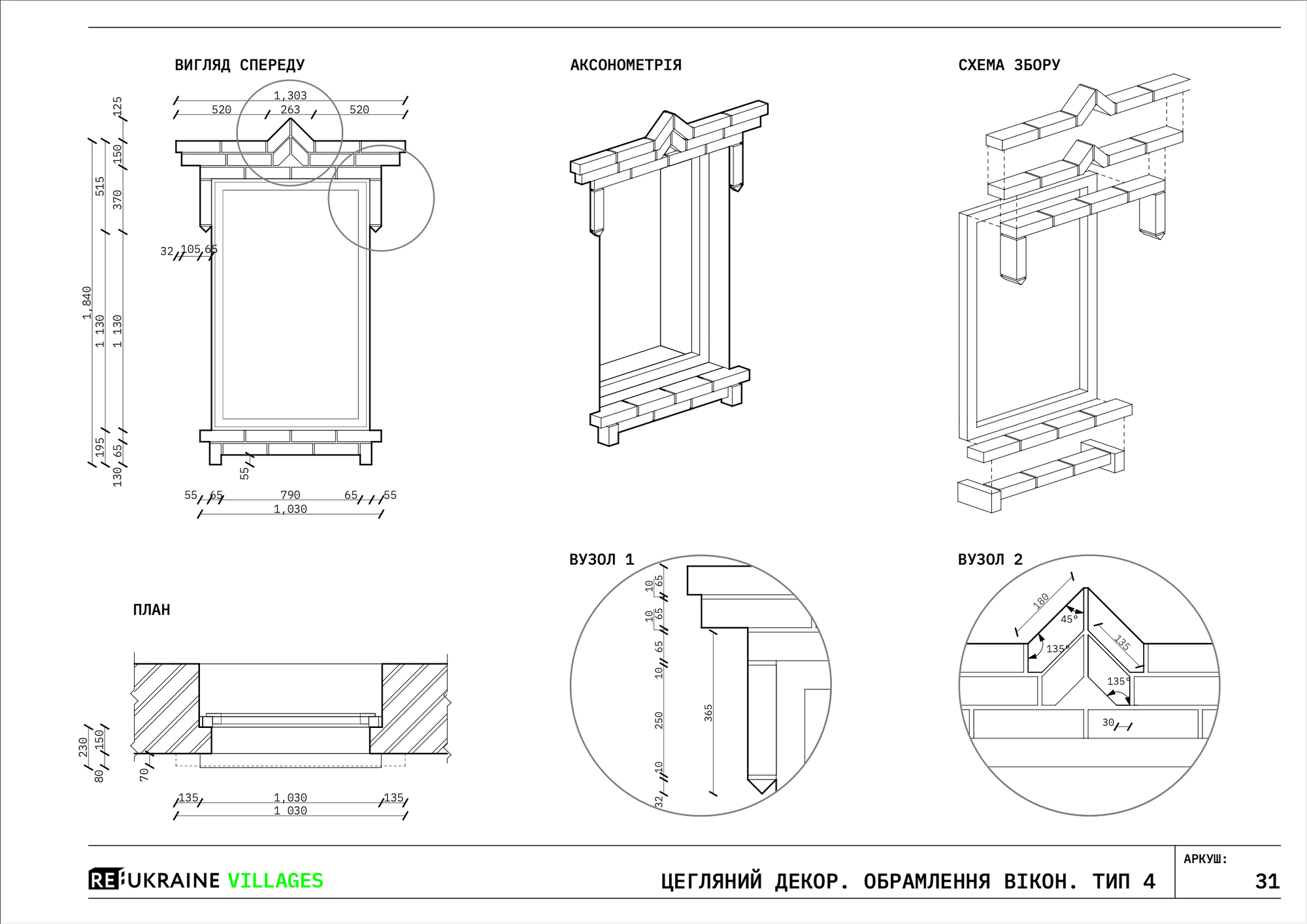

Ми обрали найбільш характерні варіанти оздоблення. Конструктор запропонує вам елементи дизайну, які типові саме для обраної місцевості – як базові, так і декоративні. Окрім того, ви можете вибрати між різними варіантами дверей, вікон та дахів, щоб дати будинку більш індивідуальний характер.

Результат

Після проходження всіх кроків конструктора ви отримаєте готову інструкцію у вигляді PDF з ізометрією, планами, розгортками фасадів і технічним описом.

Висновки

RE:Ukraine Villages прагне зробити відновлення сільського будинку з повагою до локального контексту привабливою альтернативою, яка не вимагає від власника додаткових досліджень. Проєкт RE:Ukraine Villages від архітектурної майстерні balbek bureau є чудовим прикладом того, як цифрові технології можуть допомогти відновити зруйновану сільську забудову та зберегти органічний образ українських сіл.

Конструктор RE:Ukraine Villages дозволяє власникам будинків швидко та ефективно планувати проєкти будівництва, враховуючи при цьому специфіку місцевого середовища та зберігаючи культурно-історичну спадщину регіону. RE:Ukraine Villages прагне зробити відновлення сільського будинку привабливою альтернативою, яка не вимагає від власника додаткових досліджень. Також проєкт може стати прикладом для інших країн, які стикаються з подібними проблемами відновлення зруйнованої забудови та збереження локального контексту.

https://villages.reukraine.org

🖤
